Detaljerede oplysninger om løfteplatforme

Løfteplatformens areal:

Efter behov.

Statisk nyttelast:

Afhængig af areal og norm.

Dynamisk last:

Efter behov.
Den dynamiske last er den last, man ønsker at løfte.

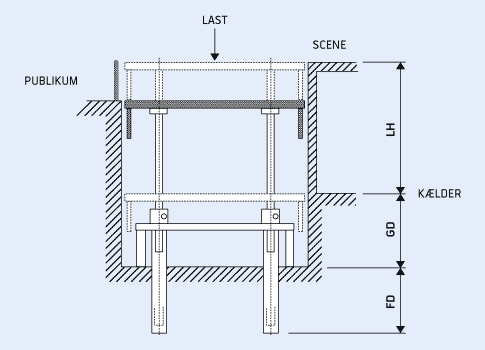

Løftehøjde (LH):

Op til 8.000 mm.

Grubedybde (GD):

Min. 800 mm.

Nedboret foringsrør for spindel (FD):

LH - GD + min. 700 mm.

Løftehastighed:

Fra 0,025 til 2,2 m/min.

Antal stop:

Faste stop i yderstillinger og mellemstop efter ønske.
Se endvidere under manøvreudstyr.

Maskineri:

Spindelgear med sikkerhedsovervågning
1 stk. bremsemotor.
Motor og spindelgear er mekanisk forbundet med vinkelgear samt torsionsstive højelastiske aksler og koblinger.

Fundamenter:

Maskineriet monteres på stålfundament placeret i gruben.

Platform:

Udføres af stålprofiler med gulv efter ønske.
Afstand mellem platform og gulv/vægge vil være 10 mm. +/- 2 mm.

Gelænder:

Arealet omkring platformsskakten kan sikres med aflåseligt gelænder.
Gelænderet tjener som sikkerhed for nedstyrtning, når platformen er kørt under gulvkoten.

Døre:

I væg, glat med indevendig skaktside, kan monteres elevatordøre med låsesystem og dørkontakt.

Skakt:

Af sikkerhedshensyn skal skaktvægge være udført af hårdt glat materiale uden fremspring.
Skaktmål skal være platformsmål + 20 mm. og være i lod (+/- 3 mm.).

Manøvreudrustning:

Løfteplatformen betjenes efter "dødemandsprincip", hvorved der kun kan køres sålænge trykknapperne aktiveres.
Der etableres fast stop ved yderstillinger og om nødvendigt forudprogrammerede mellemstop.
Derudover placeres nødendestop for op og ned bevægelser.
Betjeningen sker fra bærbar styrepult, der forsynes med 2 trykknapper op/ned, klarlampe, ifartlampe og nøgleafbryder.
